首頁產品展示滾齒凸輪分度盤 > 滾子凸輪轉臺RGV

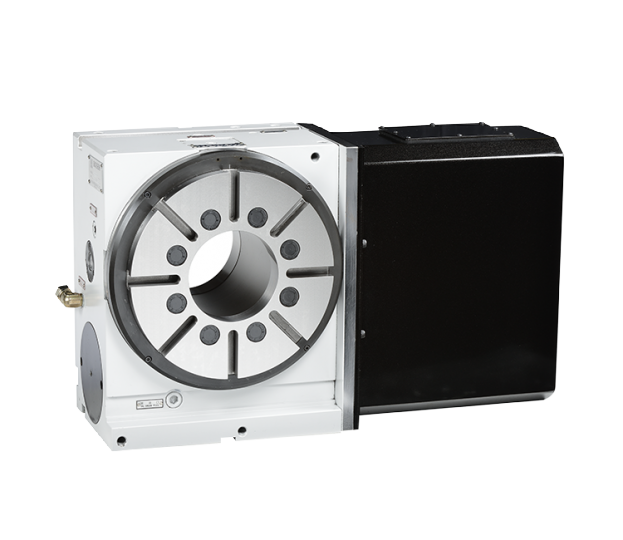

滾子凸輪轉臺RGV

  • 更新時間：2021-04-23
  • 型號：RGV-170/250/320
  • 訪問次數：3193次

產品簡介：滾子凸輪分度盤，另有RGM油壓環抱式規格

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言
規格 / 型式 RGV-170 RGV-250 RGV-320
盤面直徑 mm ∅170 ∅250 ∅320
盤面基準孔徑 mm ∅60H7 ∅90H7 ∅120H7
中心高度（立式使用） mm 135 185 210
底部到盤面高度（臥式使用）                                   mm 195 215 235
盤面T型槽寬 mm 12H7 12H7 14H8
基準導槽寬 mm 14H7 18H7 18H7
設定單位 度 0.001 0.001 0.001
最高轉速 rpm 83 50 50
總減速比   1/36 1/60 1/60
分割定位精度 arc. sec 18 16 16
重覆定位精度 arc. sec 4 4 4
使用馬達 Fanuc αif αif4/5000 αif8/3000 αif12/3000
βis βis8/3000 βis12/3000 βis22/3000
Mitsubishi HG104S HG154S HG204S
SIEMENS 1FK7060 1FK7063 1FK7083
YASKAWA SGM7G-09 SGM7G-13A SGM7G-30A
鎖緊動力源 空壓/油壓 氣壓/油壓 油壓 油壓
空壓/油壓鎖緊壓力 kg/cm2 35 35 35
空壓/油壓鎖緊扭矩               kg。m 60 90 230
總重量 kg 60 120 140
容許荷重 立式 proimages/productdetail/RGV-01立式.jpg kg 90 160 190
立式使用尾座 proimages/productdetail/RGV-02立式使用尾座.jpg kg 180 310 380
臥式 proimages/productdetail/RGV-03臥式.jpg kg 180 310 380
容許切削推力
(油壓鎖緊狀態)		 容許軸向負荷 proimages/productdetail/RGV-04容許軸向負荷.jpg Kgf 1250 3600 4800
輸出扭矩 proimages/productdetail/RGV-05最大輸出扭矩.jpg
(FxL)		 Kg.m 60 90 230
容許彎曲扭矩 proimages/productdetail/RGV-06容許彎曲扭矩.jpg
(FxL)		 Kg.m 45 150 300
容許轉動慣量 proimages/productdetail/RGV-07最大容許轉動慣量.jpg
(GD2/4)		 Kg.m2 0.6 2 4.5

*本公司保有產品設計及變更的權利，詳細規格資料請洽本公司
